Elektrické zdvíhacie lôžko Lippert Modular Smart Bed

Elektrické zdvíhacie lôžko Lippert Modular Smart Bed pozostáva zo zdvíhacieho systému s motorom (A), posteľného rámu (B) a z montážnej súpravy (C). Možno ho inštalovať ako zdvíhacie alebo výškovo nastaviteľné lôžko v zadnej časti vozidla alebo ako zdvíhacie lôžko v prednej časti vozidla nad kuchynským kútom / prednými sedadlami. Lôžko má maximálnu flexibilitu prispôsobenia.

Montáž:

• zdvíhacie alebo výškovo nastaviteľné lôžko v zadnej časti vozidla

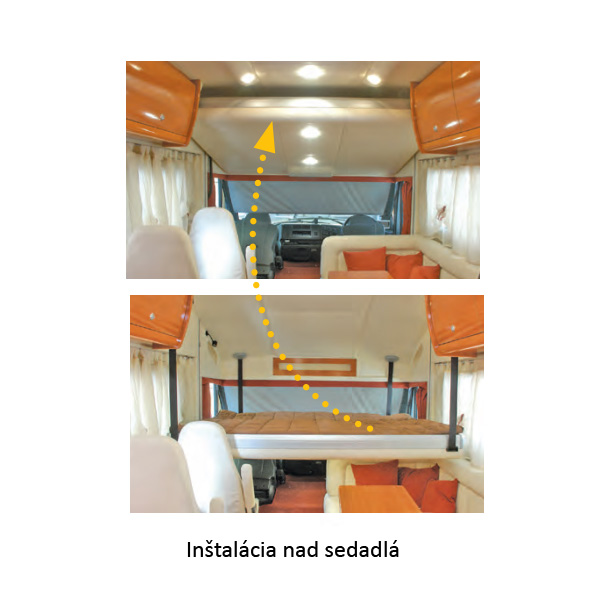

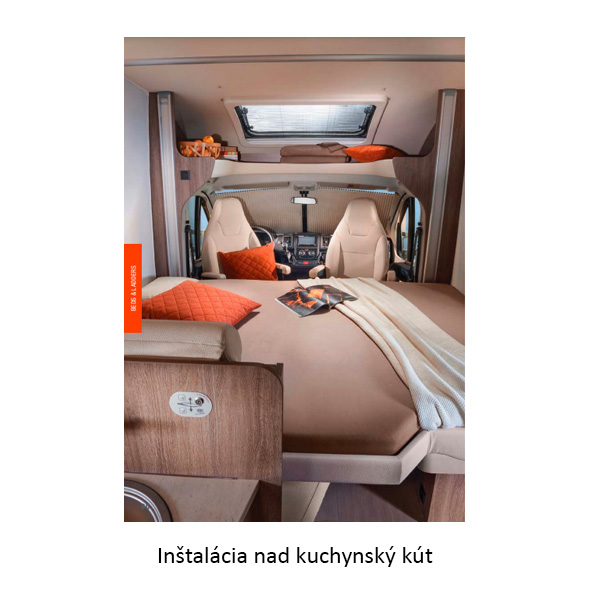

• zdvíhacie lôžko v prednej časti vozidla nad kuchynským kútom alebo prednými sedadlami

Ovládanie:

• elektronická riadiaca jednotka s programovaním až do 5 úrovní (ProBed a TopLine)
• elektromechanická riadiaca jednotka (E-Line)

A – Zdvíhací systém s motorom

• kompletný systém na zdvíhanie a spúšťanie rámu postele alebo jeho výškové nastavenie
• systém je umiestnený pod rám postele a ponúka maximálnu flexibilitu montáže
• inštalácia spúšťacej montáže v prednej časti alebo v zadnej časti vozidla
• robustná oceľová a hliníková konštrukcia
• obsahuje všetky potrebné komponenty: motorovú jednotku, stabilizačné koľajnice, hriadele, upevňovacie platne a 4 m pásy
• výkonný prevodový motor s voliteľným integrovaným enkóderom
• upevnenie popruhov na špeciálnych držiakoch s montážou na stenu
• prispôsobiteľné na štandardné rozmery do max. 2000 × 1600 mm
• statická nosnosť do 300 kg
• štandardná zdvíhacia výška je 95 cm
• ovládanie až do 5 úrovní alebo manuálne ovládanie s rukoväťou Lifty
• k dispozícii s nástennými podperami
• dodáva sa kompletne s inštalačnou kabelážou

B – Rám postele

• umožňuje vytvoriť prispôsobený rám postele pre jedinečný priestor vo vozidle
• obsahuje štandardné drevené lamely a držiaky lamiel, ktoré je možné upraviť na mieru

C – Montážna súprava

• upevňuje inteligentný rám postele (B) k zdvíhaciemu systému postele (A)
• poskytuje prispôsobené riešenie postele pre každý jedinečný dizajn vozidla

Technické parametre:

• dĺžka: 1865 mm
• šírka: 1500 mm
• hmotnosť: 8,6 kg
• štandardná výška zdvihu: 95 cm
• riadenie:
  • elektronická riadiaca jednotka s programovaním až do 5 úrovní (ProBed a TopLine)
  • elektromechanická riadiaca jednotka (E-Line)
• max. pohyblivé zaťaženie: 60 kg
• statická nosnosť: 400 kg
• napájanie: 12 – 20 A
• obmedzená spotreba: 16 A
• prevádzková rýchlosť: cca 60 mm/s
• rozmery: 1865 × 1500 mm (možnosť individuálneho dizajnu)

Rozsah dodávky:

• zdvíhací systém postele s motorom
• hriadele
• vodiace lišty
• upevňovacie platne
• popruhy 4 m
• ručná kľuka
• kabeláž

Náhradné príslušenstvo:

• A – Zdvíhací systém s motorom
• B – Rám postele
• C – Montážna súprava
