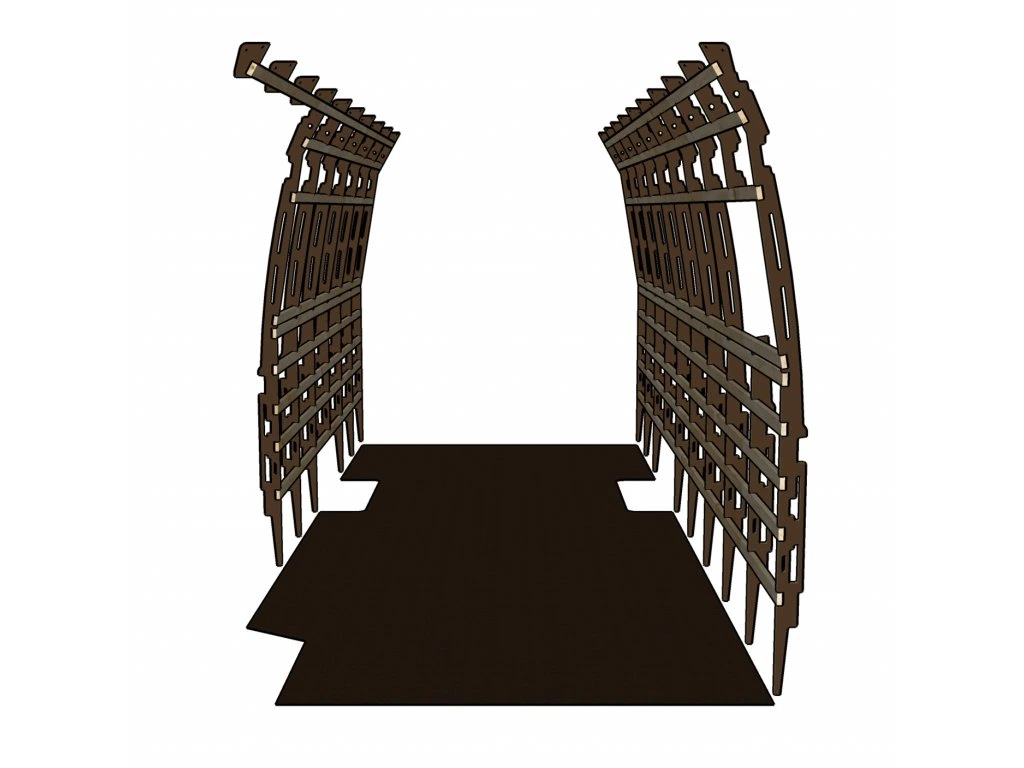

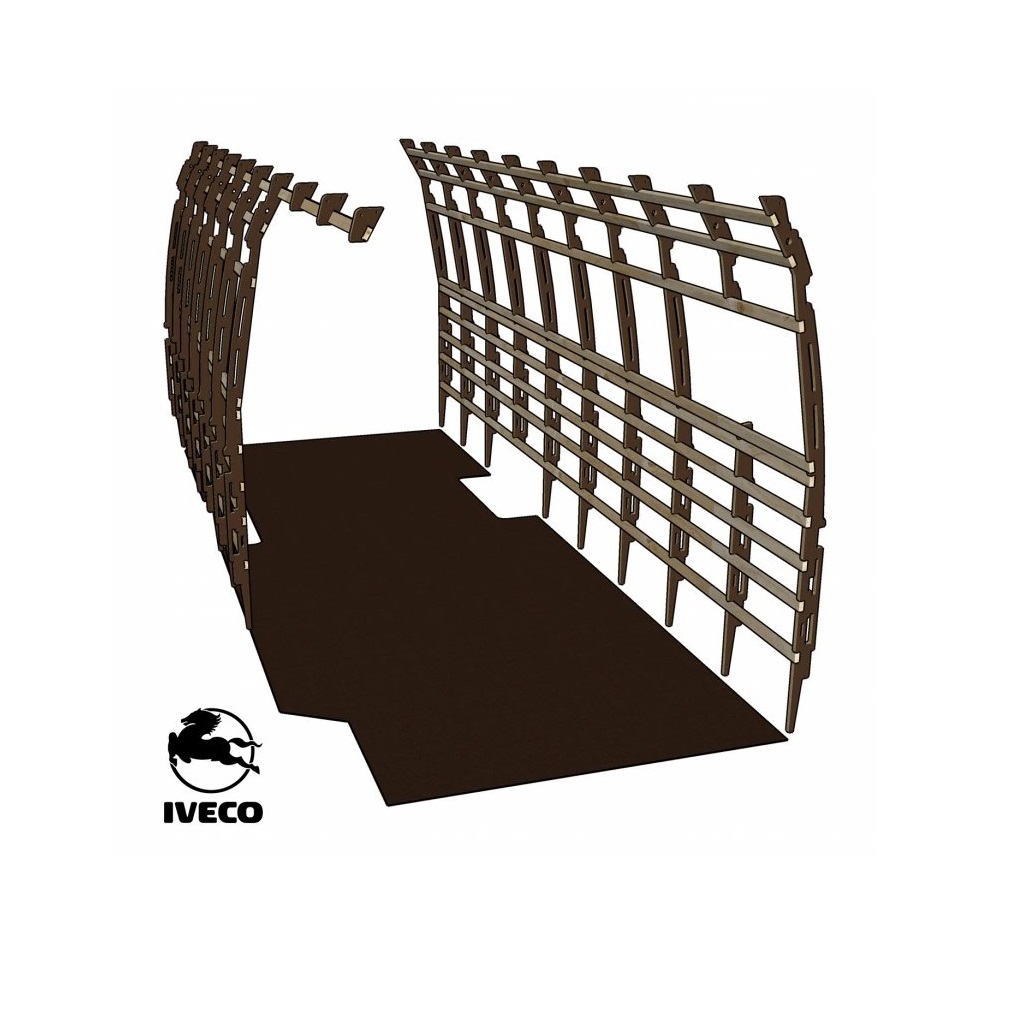

Nosná konštrukcia pre IVECO Daily 2014+

Prestavba dodávky je vždy časovo náročný projekt
Bez ohľadu na to, či ste začiatočník alebo profesionál vo svojom remesle, prestavba dodávky si vyžaduje veľa času a precíznosti. Čo keby sme vám ale povedali, že nosnú konštrukciu dokážete postaviť a nainštalovať za JEDEN DEŇ?!

Rýchly štart pre vašu prestavbu
Tento systém je doposiaľ to najlepšie, čo sme v našej dielni vytvorili. Prekoná všetky nerovnosti karosérie, umožní celoplošnú izoláciu bez tepelných mostov a uľahčí inštaláciu hadíc, káblov, obloženia aj nábytku. Jednoducho vyrieši mnohé problémy naraz.

Unikátne riešenie pre IVECO Daily 2014+

• jednoduchá inštalácia
• nízka hmotnosť
• vysoká pevnosť a odolnosť
• rovnomerné rozloženie pôsobiacich síl
• pevný základ pre ukotvenie nábytku a obloženia
• jednoduchý rozvod hadíc a káblov
• izolácia bez tepelných mostov
• znižuje riziko kondenzácie v obytnom priestore
• maximálna bezpečnosť pre posádku
• vysoká variabilita
• vyvinuté profesionálmi

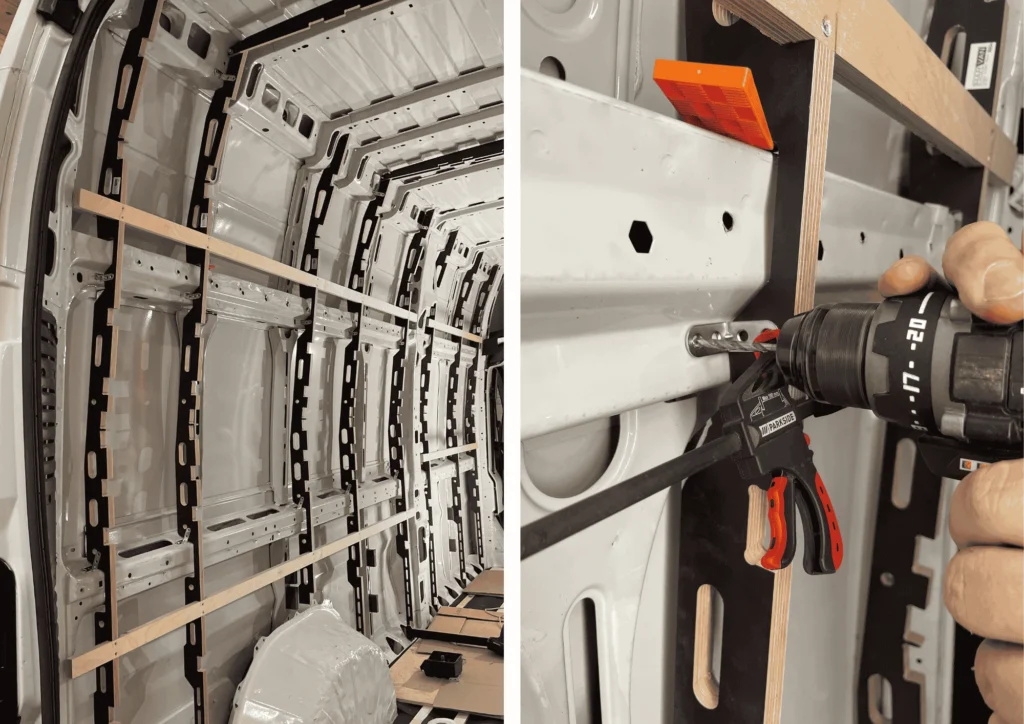

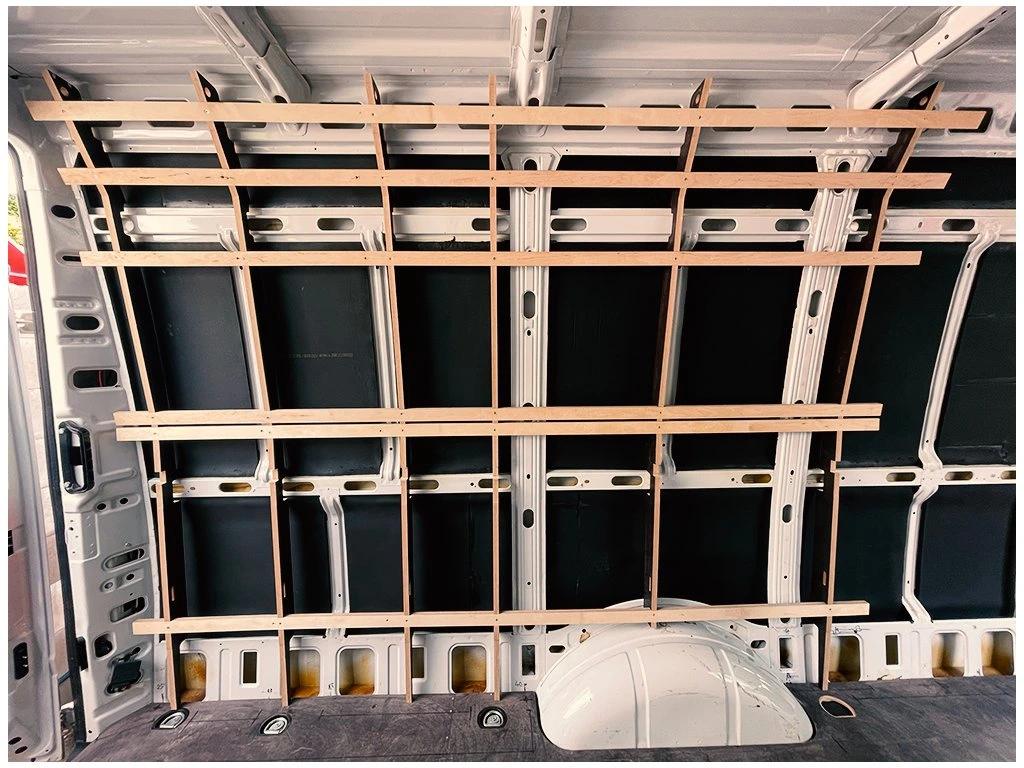

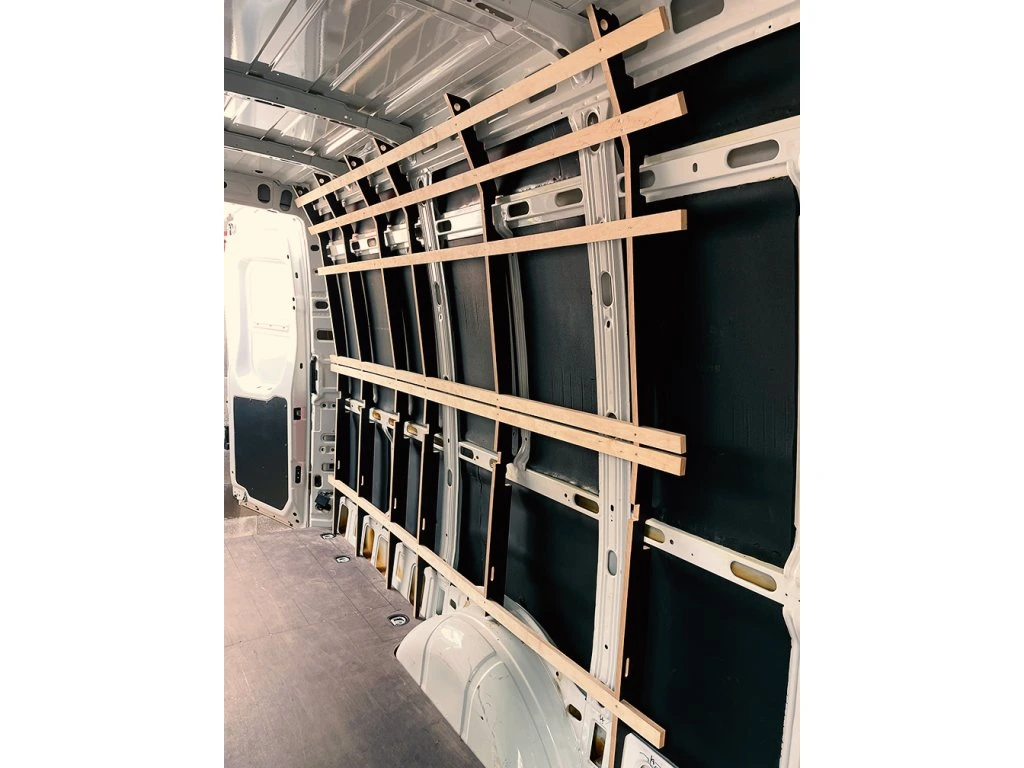

Jednoduchá a rýchla montáž
Na inštaláciu budete potrebovať len vŕtačku, nitovacie kliešte, montážnu sadu a podrobný návod, ktorý vás prevedie celým procesom krok za krokom. Pozícia rebier sa určuje individuálne na základe veľkosti vozidla a rozvrhnutia nábytku.
Pri dobrom naplánovaní je možné v dvojici zostaviť nosnú konštrukciu prestavby za jeden deň!

Pevné spoje ako základ

Nosníky slúžia ako pevné prepojenie medzi karosériou a obytnou prestavbou. Poskytujú bezpečné uchytenie pre:
✔ Skrinky
✔ Stôl
✔ Elektroniku a technológie
✔ Nosnú konštrukciu postele
✔ Kuchynskú zostavu

Podľa charakteru prestavby si môžete vybrať zosilnenú alebo odľahčenú konštrukciu. Bežne postačujú preglejkové konštrukčné laty (súčasť balenia), ku ktorým môžete jednoducho upevniť všetko potrebné pomocou skrutiek a lepidla.

Pre vyššiu nosnosť je možné laty nahradiť hliníkovými profilmi 40 × 20 × 2 mm.

Maximálne odĺhčenie
Ak sa snažíte minimalizovať hmotnosť vozidla, niektoré nosníky môžete odĺhčiť až o 40 % pomocou odĺhčovacích otvorov. Tento postup však odporúčame len pre menej zaťažené miesta, napríklad obloženie stien.

Prispôsobenie vozidlu
Variabilita umiestnenia rebier je ideálna v prípade, že chcete zachovať okno alebo maximalizovať priestor pre posteľ. Jednoducho upravíte nosníky tak, aby slúžili ako rám pre obloženie daného priestoru.

Bezpečná elektroinštalácia a vodoinštalácia
Každé rebro obsahuje otvory na priechod káblov a vodoinštalácie, čo zabezpečuje bezpečné a prehľadne usporiadané vedenie.

Izolácia bez tepelných mostov
Nosná konštrukcia sa dotýka karosérie len v miestach spojovacích „L“ profilov, čo umožňuje aplikáciu izolácie aj na inak nedostupné miesta a minimalizuje vznik tepelných mostov.

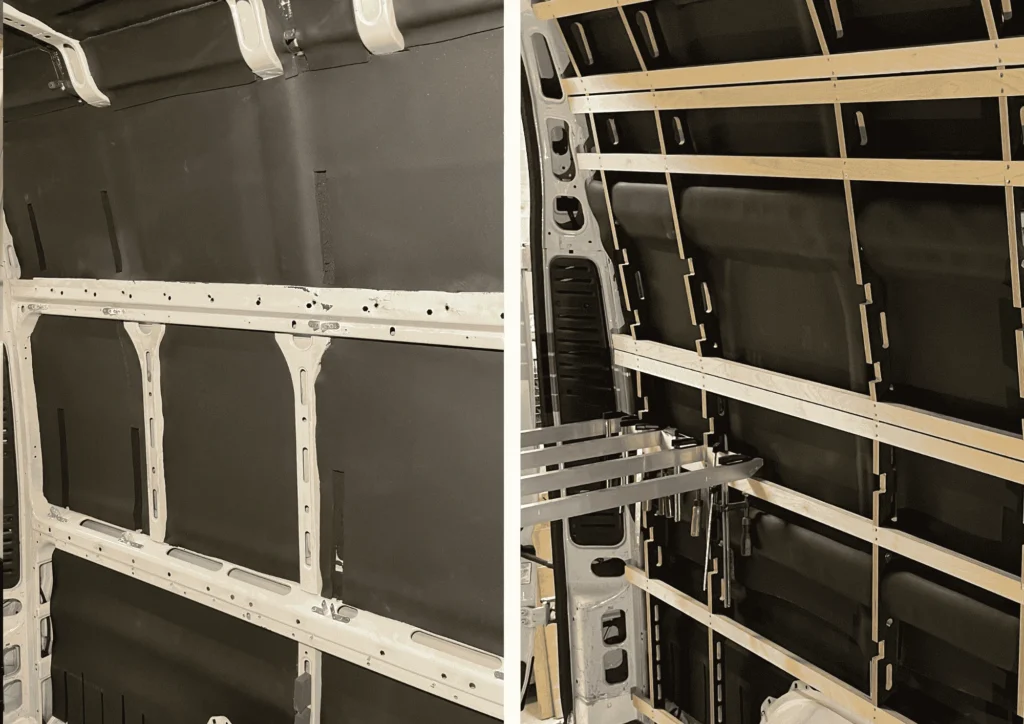

Jednoduché kotvenie nábytku
Tento systém zabezpečuje optimálne rozloženie síl a pevné spoje. Na rozdiel od bežných metód, kde je skriňka upevnená iba v niekoľkých bodoch, tu sa jej hmotnosť rovnomerne rozloží po celej ploche konštrukcie.
Výhodou je možnosť použitia tenších a ľahčích materiálov na obloženie stien bez rizika výrazného prehýbania.

Hmotnosti jednotlivých komponentov

Výška H2:

• Rebro: 1200 g
• Naddverové rebro: 60 g
• Pozdĺžny nosník (2,5 m): 1060 g

Výška H3:

• Rebro: 1250 g
• Naddverové rebro: 130 g
• Pozdĺžny nosník (2,5 m): 1060 g

Obsah balenia a celková hmotnosť (kg)

Dĺžka ložnej plochy podľa modelu

• L2 = 3130 mm
• L3 = 3540 mm
• L4 = 4600 mm
• L5 = 5125 mm

Odporúčanie

✅ Odporúčame použiť montážnu sadu, ktorú sme pre vás pripravili.
✅ Možnosť dokúpenia nosníkov – ak potrebujete viac nosníkov pre vašu prestavbu, môžete si ich zakúpiť samostatne [tu].

Prídavný modul:

• Okenný rám pre Iveco Daily 2014+
• Stropná konštrukcia pre Iveco Daily 2014+
• Rám hornej skrinky H2 pre Iveco Daily 2014+
• Rám hornej skrinky H3 pre Iveco Daily 2014+

Príslušentvo:

• Konštrukčné laty, 9 mm
• Konštrukčné laty, 18 mm
